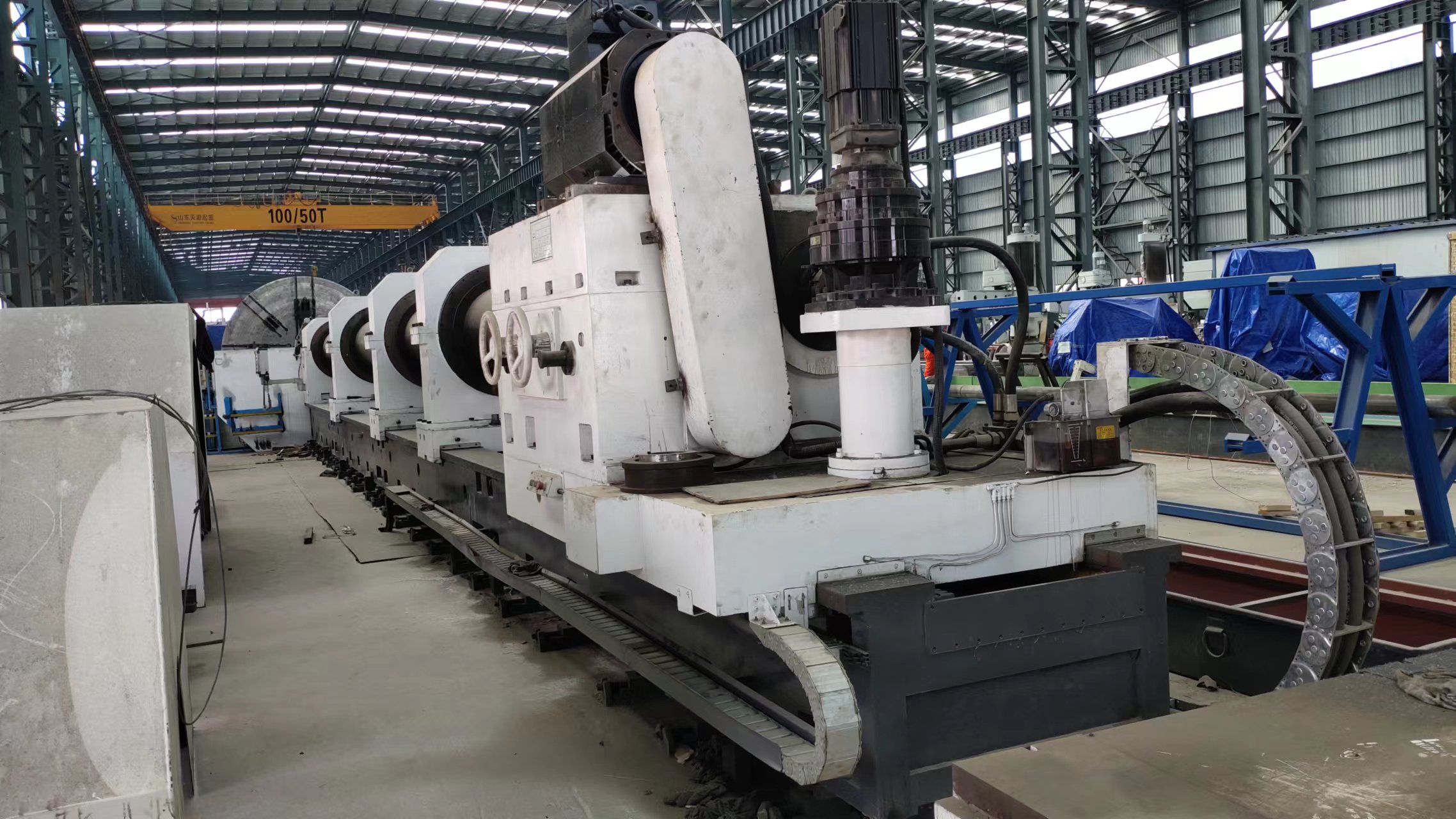

TS21200型机床为重型深孔加工机床,可完成大直径重型零件深孔的钻、镗和套料加工。适用于大型油缸、高压锅炉管、铸管模、风电主轴、船舶传动轴和核电管等的加工。机床采用高低床身布局，工件床身及冷却油箱安装低于拖板床身，满足了大直径工件的装夹和冷却液回流循环要求，同时拖板床身中心高较低，保障了进给的稳定。机床配钻杆箱，可根据工件实际加工情况选择，钻杆旋转或固定。是一款集钻、镗、套料等深孔加工功能于一体的功能强大的重型深孔加工装备。

机床主要技术参数如下：

工作范围

1.钻孔直径范围———————————Φ100～Φ160mm

2.镗孔直径范围———————————Φ100～Φ2000mm

3.套料直径范围———————————Φ160～Φ500mm

4.钻、镗孔深度范围—————————0～25m

5.工件长度范围———————————2～25m

6.卡盘夹持直径范围—————————Φ300～Φ2500mm

7.工件托辊夹持范围—————————Φ300～Φ2500mm

床头箱

1.主轴中心高—————————————1600mm

2.床头箱主轴前端锥孔—————————Φ140mm  1:20

3.床头箱主轴转速范围————3～80r/min ；二档，无级

4.床头箱快速移动速度—————————————2m/min

钻杆箱

1.主轴中心高————————-------800mm

2.钻杆箱主轴孔径—————--------Φ120mm

3.钻杆箱主轴前端锥孔——----------Φ140mm 1:20

4.钻杆箱主轴转速范围—-------------16～270r/min ；12无级

进给系统

1.进给速度范围—————————0.5～1000mm/min;无级

2.拖板快速移动速度———————2m/min

电机

1.主轴电机功率———————————75kW，主轴伺服

2.钻杆箱电机功率 ————————— 45kW

3.液压泵电机功率—————————— 1.5kW

4.床头箱移动电机功率—————————7.5kW

5.拖板进给电机—————————— 7.5kW，交流伺服

6.冷却泵电机功率——————————22kW两组

7.机床电机总功率（约）———————185kW

其它

1.工件导轨宽度——————————1600mm

2.钻杆箱导轨宽度—————————1250mm

3.授油器往复行程—————————250mm

4.冷却系统额定压力————————1.5MPa

5.冷却系统最大流量———————-800L/min，无级可调

6.液压系统额定工作压力—————-6.3MPa
