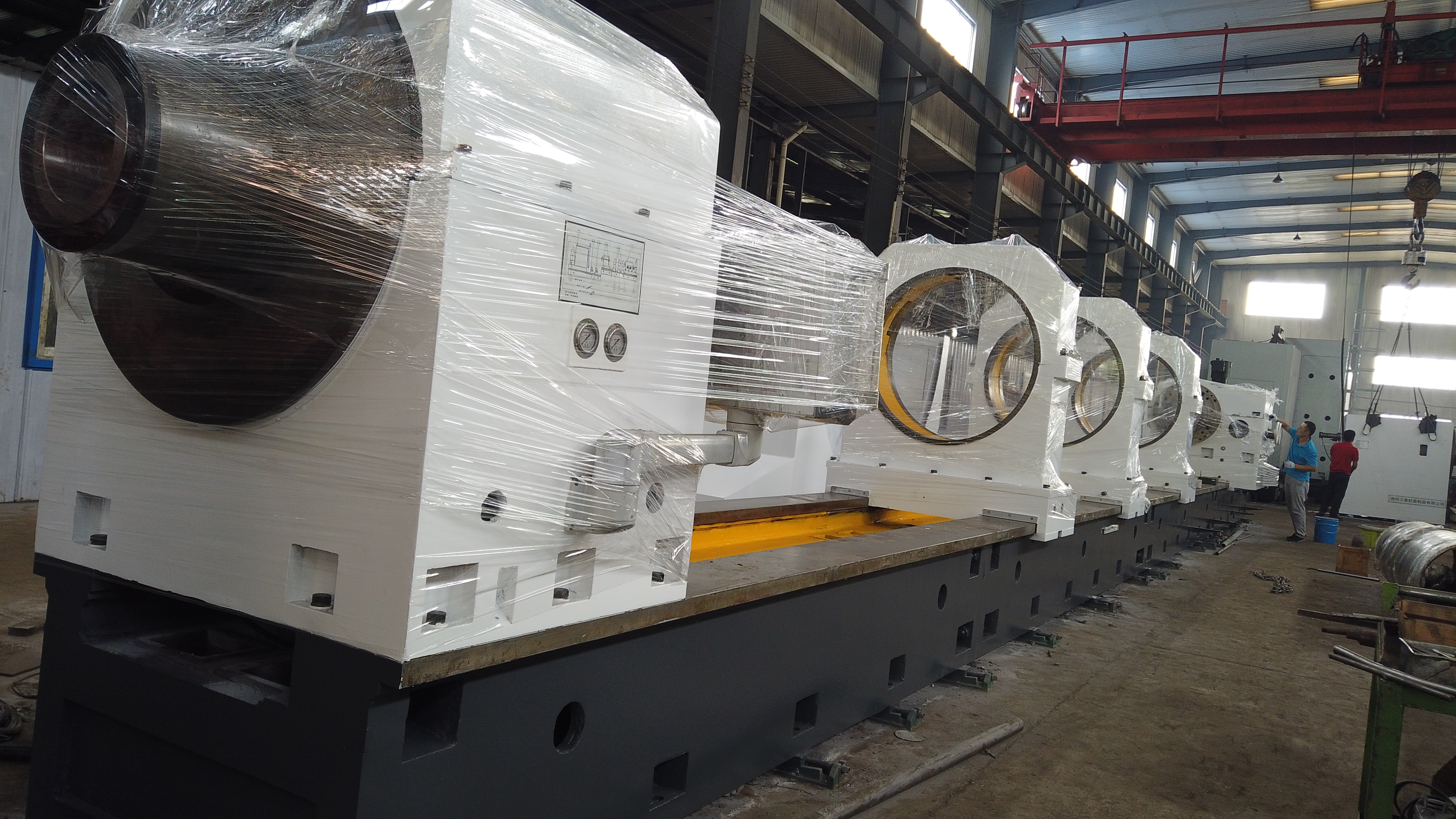

TS21300型机床为重型深孔加工机床,可完成大直径重型零件深孔的钻、镗和套料加工。适用于大型油缸、高压锅炉管、铸管模、风电主轴、船舶传动轴和核电管等的加工。机床采用高低床身布局，工件床身及冷却油箱安装低于拖板床身，满足了大直径工件的装夹和冷却液回流循环要求，同时拖板床身中心高较低，保障了进给的稳定。机床配钻杆箱，可根据工件实际加工情况选择，钻杆旋转或固定。是一款集钻、镗、套料等深孔加工功能于一体的功能强大的重型深孔加工装备。

机床主要技术参数如下：

工作范围

1.钻孔直径范围————————————Φ160～Φ200mm

2.镗孔直径范围————————————Φ200～Φ3000mm

3.套料直径范围————————————Φ200～Φ800mm

4.钻、镗孔深度范围——————————————0～25m

5.工件长度范围————————————————2～25m

6.卡盘夹持直径范围——————————Φ500～Φ3500mm

7.工件托辊夹持范围——————————Φ500～Φ3500mm

床头箱

1.主轴中心高—————————————————2150mm

2.床头箱主轴前端锥孔—————————Φ140mm  1:20

3.床头箱主轴转速范围————2.5～60r/min ；二档，无级

4.床头箱快速移动速度—————————————2m/min

钻杆箱

1.主轴中心高—————————————————900mm

2.钻杆箱主轴孔径——————————————Φ120mm

3.钻杆箱主轴前端锥孔——————————Φ140mm 1:20

4.钻杆箱主轴转速范围——————3～200r/min ；3档无级

进给系统

1.进给速度范围———————————2～1000mm/min;无级

2.拖板快速移动速度——————————————2m/min

电机

1.伺服主轴电机功率—————————————— 110kW

2.钻杆箱伺服主轴电机功率———————55kW/75kW可选

3.液压泵电机功率—————————————— 1.5kW

4.床头箱移动电机功率—————————————11kW

5.拖板进给电机（交流伺服）———————11kW，70Nm

6.冷却泵电机功率—————————————22kW两组

7.机床电机总功率（约）————————————240kW

其它

1.工件导轨宽度———————————————2200mm

2.钻杆箱导轨宽度——————————————1250mm

3.授油器往复行程———————————————250mm

4.冷却系统额定压力—————————————1.5MPa

5.冷却系统最大流量———————800L/min，无级可调

6.液压系统额定工作压力———————————6.3MPa

7.机床外形尺寸（约）————————37m×7.6m×4.8m

8.机床总重量（约）——————————————160t
